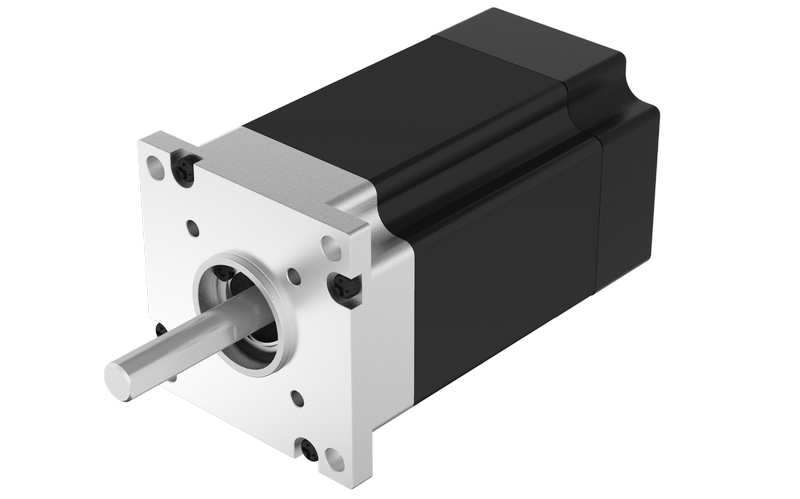

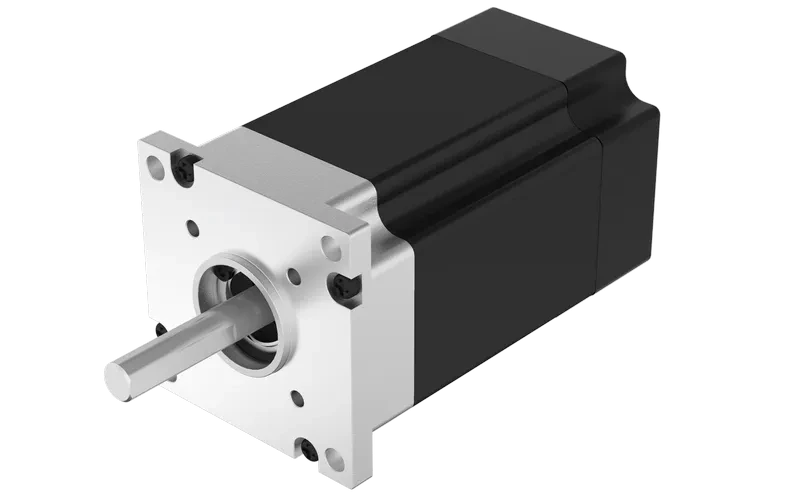

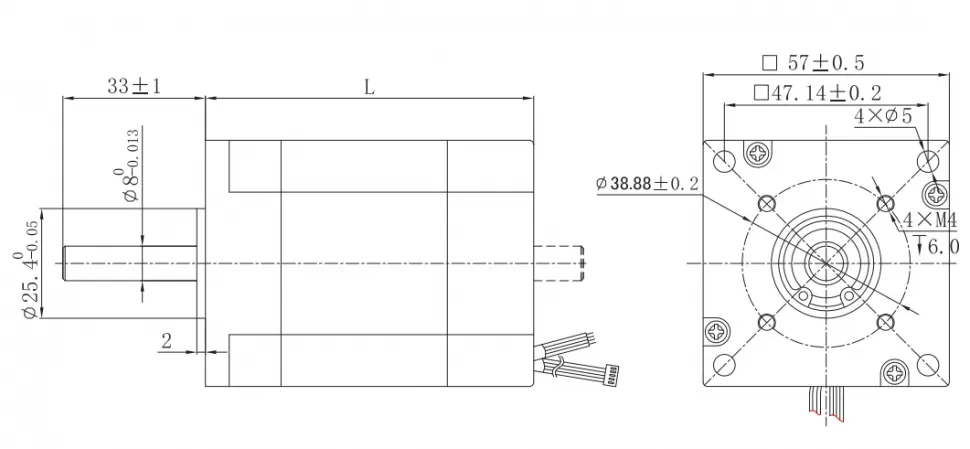

FL57BLB - Стандартные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол эффекта Холла | 120 градусов |
| Биение вала (мм) | 0.025 |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 115 |
| Максимальное осевое усилие (Н) | 45 |
| Диэлектрическая прочность | 500VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||
|---|---|---|---|
| FL57BLB40 | FL57BLB60 | FL57BLB80 | |
| Количество полюсов | 8 | 8 | 8 |
| Количество фаз | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 36 | 36 | 36 |
| Номинальный крутящий момент (мН·м) | 0.3 | 0.45 | 0.6 |
| Постоянный крутящий момент (мН·м) | 0.36 | 0.54 | 0.72 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 3000 |
| Номинальная мощность (Вт) | 94 | 141 | 188 |
| Пиковый крутящий момент (мН·м) | 0.9 | 1.35 | 1.8 |
| Ток (А) | 12.3 | 18.2 | 23.8 |
| Сопротивление (Ом) | 1.2 | 0.8 | 0.5 |
| Индуктивность (мГн) | 1.2 | 0,8 | 0.6 |
| Постоянная крутящего момента (мН·м/А) | 0.076 | 0.076 | 0.077 |
| Обратная ЭДС (Vrms/KRPM) | 5.6 | 5.6 | 5.7 |
| Инерция ротора (г·см²) | 210 | 320 | 430 |
| Длина двигателя (мм) | 76.0 | 96.0 | 116.0 |
| Масса (кг) | 0.8 | 1 | 1.2 |
FL57BLB40
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.3 |
| Постоянный крутящий момент (мН·м) | 0.36 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 94 |
| Пиковый крутящий момент (мН·м) | 0.9 |
| Ток (А) | 12.3 |
| Сопротивление (Ом) | 1.2 |
| Индуктивность (мГн) | 1.2 |
| Постоянная крутящего момента (мН·м/А) | 0.076 |
| Обратная ЭДС (Vrms/KRPM) | 5.6 |
| Инерция ротора (г·см²) | 210 |
| Длина двигателя (мм) | 76.0 |
| Масса (кг) | 0.8 |
FL57BLB60
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.45 |
| Постоянный крутящий момент (мН·м) | 0.54 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 141 |
| Пиковый крутящий момент (мН·м) | 1.35 |
| Ток (А) | 18.2 |
| Сопротивление (Ом) | 0.8 |
| Индуктивность (мГн) | 0,8 |
| Постоянная крутящего момента (мН·м/А) | 0.076 |
| Обратная ЭДС (Vrms/KRPM) | 5.6 |
| Инерция ротора (г·см²) | 320 |
| Длина двигателя (мм) | 96.0 |
| Масса (кг) | 1 |
FL57BLB80
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 36 |
| Номинальный крутящий момент (мН·м) | 0.6 |
| Постоянный крутящий момент (мН·м) | 0.72 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальная мощность (Вт) | 188 |
| Пиковый крутящий момент (мН·м) | 1.8 |
| Ток (А) | 23.8 |
| Сопротивление (Ом) | 0.5 |
| Индуктивность (мГн) | 0.6 |
| Постоянная крутящего момента (мН·м/А) | 0.077 |
| Обратная ЭДС (Vrms/KRPM) | 5.7 |
| Инерция ротора (г·см²) | 430 |
| Длина двигателя (мм) | 116.0 |
| Масса (кг) | 1.2 |
Общее описание
Модель FL57BLB представляет собой стандартный бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, минимальный радиальный люфт 0.02 мм и осевой 0.08 мм. Конструкция двигателя рассчитана на повышенные радиальные нагрузки до 115 Н и значительные осевые нагрузки до 45 Н.
Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 600 VAC и наличие встроенных датчиков Холла для точной коммутации. Широкий диапазон рабочих температур (от -20°C до +50°C) с различными значениями крутящего момента при сохранении номинального напряжения 36 В и скорости 3000 об/мин позволяют использовать устройство в мощных системах автоматизации, промышленной робототехнике и другом оборудовании, где требуются высокие силовые характеристики, надежность и стабильная работа.
Электрическое соединение
| Tип | Цвет | Функции |
|---|---|---|
| UL1061 AWG28 | Красный | Vcc |
| Синий | U (Xu) | |
| Зеленый | V (Hv) | |
| Белый | W (Xw) | |
| Черный | Земля | |
| UL1430 AWG18 | Желтый | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
