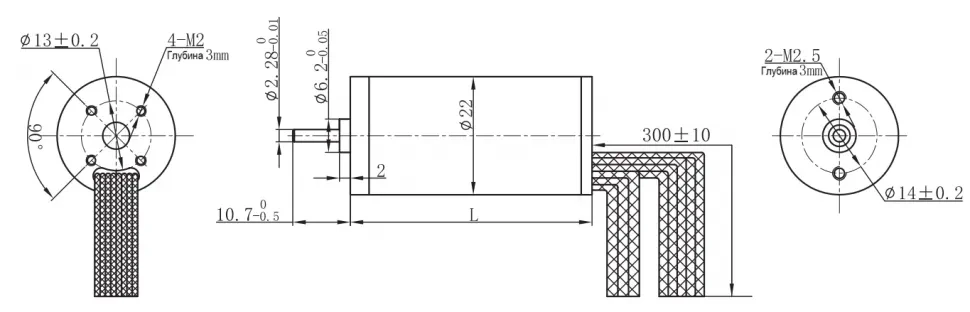

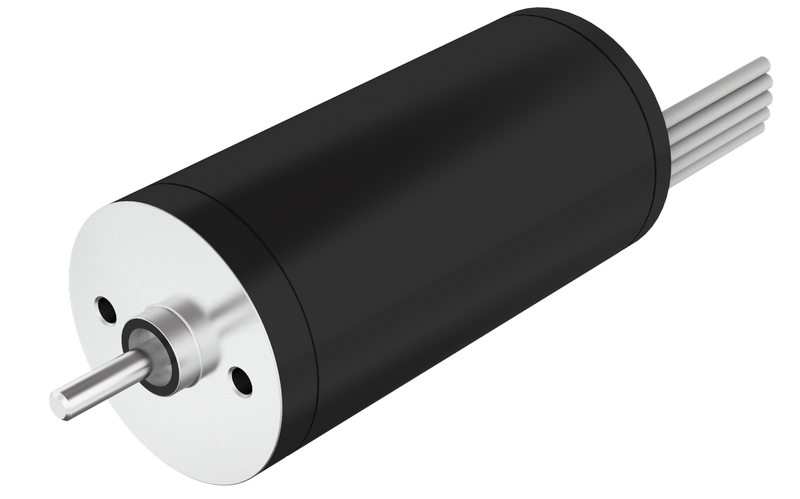

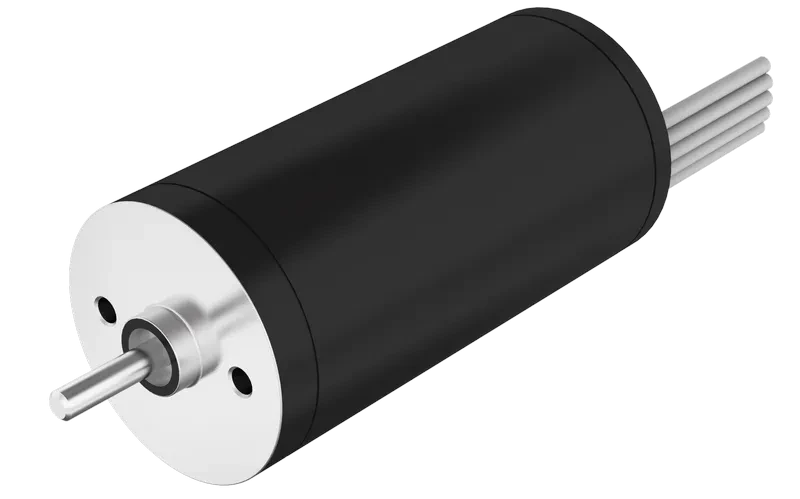

FL22RBL - Стандартные двигатели BLDC

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Угол эффекта Холла 120 градусов
Биение вала (мм) 0.025
Радиальный люфт 0.02 мм при 450 г
Осевой люфт 0.08 мм при 450 г
Максимальное радиальное усилие (Н) 10
Максимальное осевое усилие (Н) 2
Диэлектрическая прочность 500VAC / 1s
Изоляционное сопротивление 100MОм, 500VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL22RBL45-24V-4604A FL22RBL70-24V-3515A
Количество полюсов 8 8
Количество фаз 3 3
Номинальное напряжение (VDC) 24 24
Номинальный крутящий момент (мН·м) 8 20
Постоянный крутящий момент (мН·м) 9.6 26.4
Номинальная скорость (об/мин) 4600 3800
Номинальная мощность (Вт) 3.8 8
Пиковый крутящий момент (мН·м) 24 60
Ток (А) 1.1 2
Сопротивление (Ом) 23 11.6
Индуктивность (мГн) 6.2 4.3
Постоянная крутящего момента (мН·м/А) 29.7 35.8
Обратная ЭДС (Vrms/KRPM) 2.2 2.65
Инерция ротора (г·см²) 0.66 1.32
Длина двигателя (мм) 45.0 68.0
Масса (кг) 0.07 0.12

FL22RBL45-24V-4604A

Количество полюсов 8
Количество фаз 3
Номинальное напряжение (VDC) 24
Номинальный крутящий момент (мН·м) 8
Постоянный крутящий момент (мН·м) 9.6
Номинальная скорость (об/мин) 4600
Номинальная мощность (Вт) 3.8
Пиковый крутящий момент (мН·м) 24
Ток (А) 1.1
Сопротивление (Ом) 23
Индуктивность (мГн) 6.2
Постоянная крутящего момента (мН·м/А) 29.7
Обратная ЭДС (Vrms/KRPM) 2.2
Инерция ротора (г·см²) 0.66
Длина двигателя (мм) 45.0
Масса (кг) 0.07

FL22RBL70-24V-3515A

Количество полюсов 8
Количество фаз 3
Номинальное напряжение (VDC) 24
Номинальный крутящий момент (мН·м) 20
Постоянный крутящий момент (мН·м) 26.4
Номинальная скорость (об/мин) 3800
Номинальная мощность (Вт) 8
Пиковый крутящий момент (мН·м) 60
Ток (А) 2
Сопротивление (Ом) 11.6
Индуктивность (мГн) 4.3
Постоянная крутящего момента (мН·м/А) 35.8
Обратная ЭДС (Vrms/KRPM) 2.65
Инерция ротора (г·см²) 1.32
Длина двигателя (мм) 68.0
Масса (кг) 0.12

Общее описание

Модель FL22RBL представляет собой компактный стандартный бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, минимальный радиальный люфт 0.02 мм и осевой 0.08 мм. Конструкция двигателя рассчитана на радиальные нагрузки до 5 Н и осевые до 2 Н.

Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 360 VAC и наличие встроенных датчиков Холла для точной коммутации. Широкий диапазон рабочих температур (от -20°C до +50°C) и различные варианты исполнения по крутящему моменту и скорости позволяют использовать устройство в малогабаритных системах, таких как приводы малой мощности, медицинское оборудование, лабораторные приборы и точные механизмы, где важны компактность, надежность и стабильная работа.

Электрическое соединение

Tип Цвет Функции
UL1007 AWG28 Синий Vcc
Желтый U (Hu)
Коричневый V (Hv)
Красный W (Hw)
Зеленый Земля
UL1007 AWG26 Красный Фаза U
Коричневый Фаза V
Черный Фаза W
